Une courbe singulière

mars 2019
Ajouter aux favorisSignaler une erreur

Énoncé

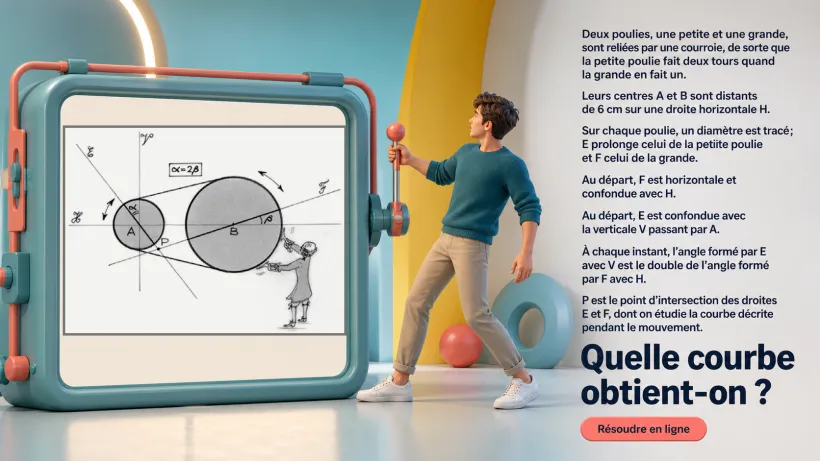

Deux poulies, une petite et une grande, sont reliées par une courroie, de sorte que la petite poulie fait deux tours quand la grande en fait un.
Les centres A et B des poulies sont distants de 6 cm sur une droite horizontale H.
Sur chaque poulie, on a tracé un diamètre. On note E la droite qui prolonge le diamètre de la petite poulie et F la droite qui prolonge le diamètre de la grande.
Au départ, la droite F est horizontale, confondue avec H. De même, la droite E est confondue avec la verticale V passant par A.
On met alors les poulies en mouvement… À chaque instant, la droite E forme avec la verticale V un angle double de l’angle formé par la droite F avec l’horizontale H.
On note P le point d’intersection des droites E et F, et l’on s’intéresse à la courbe qu’il décrit.
Q1Question 1 sur 1À faire
Quelle courbe le point P décrit-il ?

Indice offert

Appuie-toi sur $H$ et $V$ pour choisir des axes adaptés, puis utilise $AB=6$ cm pour placer les deux centres. Introduis ensuite un seul angle orienté pour décrire la position de $E$ et traduis avec lui l’orientation de $F$.
