Les amateurs de belle géométrie connaissent bien les énigmes proposées par certaines tablettes votives japonaises. Revisitons-en deux.

Énoncé

Les amateurs de belle géométrie connaissent bien les énigmes proposées par certaines tablettes votives japonaises. Revisitons-en deux.
En 1635, le gouvernement du shogun, puissant seigneur féodal qui tenait alors en tutelle le mikado, empereur du Japon, interdit à tout Japonais de se rendre à l’étranger sous peine de mort. Quatre ans plus tard, en 1639, il rompt toute relation avec le Portugal et l’Espagne. Seuls les Néerlandais et les Chinois restent autorisés à commercer avec le Japon, à condition que leurs navires accostent sur une île artificielle au large du port de Nagasaki. Pendant la majeure partie de la période Edo (1603–1867), le Japon vit ainsi presque totalement coupé du reste du monde, notamment des livres de mathématiques étrangers.
Une tradition consiste alors à réaliser des tablettes de bois peint, accrochées dans les temples en offrande aux dieux. Mathématiciens, paysans, lettrés ou samouraïs se lancent dans la géométrie et présentent le fruit de leurs recherches sur ces tablettes. Chacune porte le nom et la position sociale de son créateur ainsi qu’un ou plusieurs théorèmes illustrés en couleur, généralement sans démonstration. Ces tablettes aux figures très esthétiques sont appelées sangakus.
Le problème présenté sur une tablette consiste généralement à établir une relation entre différentes grandeurs, telles que des rayons de cercles ou des côtés de triangles ou de carrés. On peut aussi chercher à construire les figures à la règle et au compas, même si elles n’ont probablement pas été réalisées de cette façon à l’origine.

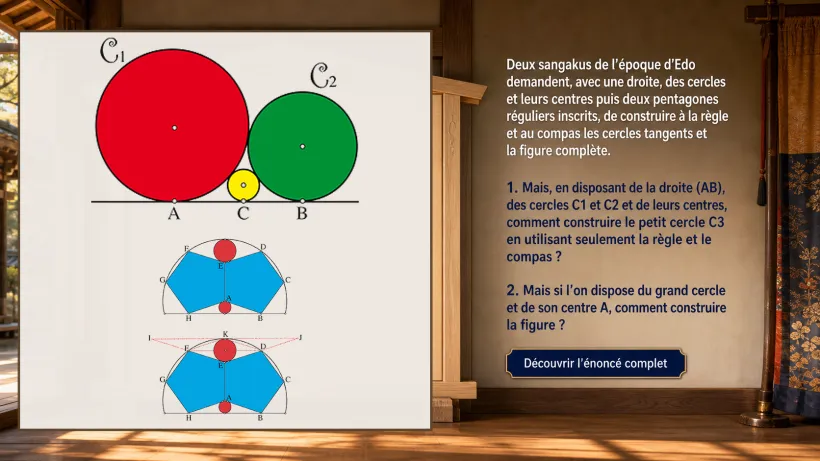

Ce premier problème apparaît en 1824 sur une tablette de la province de Gumma. Le rayon R 1 est celui du disque rouge, le rayon R 2 celui du disque vert et le rayon R 3 celui du disque jaune.
Q1Question 1 sur 4À faire
Établir la relation entre les rayons R 1, R 2 et R 3 des trois disques.

Indice offert

Sur la figure, note $O_1$ et $O_2$ les centres des deux grands disques de rayons respectifs $\mathrm{R}_1$ et $\mathrm{R}_2$. Observe leur tangence extérieure, puis compare leur distance et leur décalage perpendiculaire à la droite $(AB)$.
Q2Question 2 sur 4À faire
En disposant de la droite (AB), des cercles C 1 et C 2 et de leurs centres, comment construire le petit cercle C 3 en utilisant seulement la règle et le compas ?

Indice offert

Depuis les centres $O_1$ et $O_2$, construis les perpendiculaires à $(AB)$. Observe ensuite comment des parallèles à $(AB)$ passant par ces centres peuvent faire apparaître des segments égaux aux rayons des deux grands cercles.
Sur une autre tablette, deux pentagones réguliers ayant un côté commun sont inscrits dans un cercle. Un petit disque est inscrit dans le triangle ABH. Un second disque, le grand disque rouge, est tangent à l’arc de cercle ainsi qu’aux côtés [ED] et [EF] des deux pentagones.
Q3Question 3 sur 4À faire
Prouver que le rayon du grand disque rouge est le double de celui du petit disque.

Indice offert

Dans la solution officielle, cherche le passage qui exploite la figure des deux pentagones pour comparer le rayon du grand disque rouge à celui du petit disque. Vérifie notamment si les tangences et le triangle $ABH$ sont effectivement utilisés pour établir cette comparaison.
Q4Question 4 sur 4À faire
En disposant du grand cercle et de son centre A, comment construire la figure ?

Indice offert

Sur la figure cible, compare le rayon $R$ du grand cercle avec une diagonale de l’un des pentagones. Demande-toi ensuite quelle longueur caractéristique du pentagone il faut obtenir avant de pouvoir le construire.
